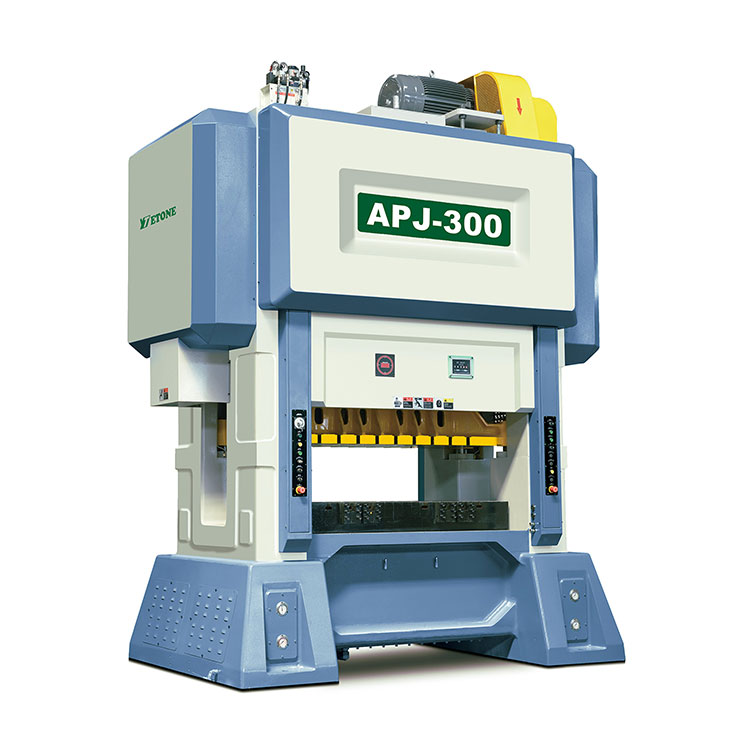

మోటార్ లామినేషన్ పంచ్ ప్రెస్
1.ఉత్పత్తి పరిచయం
జపాన్‌లో FAG జర్మనీ, NSK జపాన్ లేదా NTN జపాన్ బేరింగ్‌లు వంటి లామినేషన్ స్టాంపింగ్ కంప్లీట్ లైన్ మెషిన్ కాంపోనెంట్‌లను ఉపయోగించడం, దాని అధిక ఖచ్చితత్వం, మద్దతు సభ్యుల దీర్ఘకాలిక స్థిరత్వం మరియు కార్యాచరణను నిర్ధారించడానికి అధిక జీవిత లక్షణాలు.
ఈ రోజుల్లో, మరిన్ని కర్మాగారాలు లామినేషన్ స్టాంపింగ్ కంప్లీట్ లైన్ మెషీన్‌ను ఉపయోగిస్తున్నాయి. లామినేషన్ స్టాంపింగ్ కంప్లీట్ లైన్ మెషిన్‌లో పించ్ ఫీడర్ ఒక ముఖ్యమైన భాగం. మార్కెట్లో అనేక రకాల ఫీడర్‌లు మరియు అనేక శైలులు ఉన్నాయి. "ఫీడర్" అనే పదానికి అర్థం ఏమిటో అందరికీ తెలుసు, కానీ కొద్దిమంది మాత్రమే దానిని సరిగ్గా ఉపయోగిస్తారు.
ఇప్పుడు మార్కెట్లో క్లిప్ ఫీడర్ యొక్క అనేక రకాలు మరియు లక్షణాలు ఉన్నాయి. క్లిప్ ఫీడర్‌ను ఇన్‌స్టాల్ చేసే ముఖ్య అంశాలను తెలుసుకోవడం మొదటి ఎంపిక. క్లిప్ ఫీడర్‌ను ఇన్‌స్టాల్ చేసే దిశ ఎడమ నుండి కుడికి ఉండాలి. ఇన్‌స్టాలేషన్ యొక్క స్థానం మరియు ఆటోమేటిక్ ఫీడింగ్ షాఫ్ట్ ముగింపు ఎడమవైపు ఉండాలి. దీన్ని తప్పుగా ఉంచవద్దు. హాట్ ట్యాగ్‌లు: లామినేషన్ స్టాంపింగ్ పూర్తి లైన్ మెషిన్, మంచి బ్రాండ్ తయారీదారు, మంచి ఫ్యాక్టరీ,
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
టన్నేజ్ |
టన్ను |
220 |
300 |
350 |
400 |
450 |
|
ప్రయాణం |
మి.మీ |
30 |
30 |
30 |
30-50 |
30-50 |
|
నిమిషానికి స్ట్రోక్‌ల సంఖ్య |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
దిగువ పట్టిక పరిమాణం |
మి.మీ |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
ఖాళీ రంధ్రం |
మి.మీ |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
స్లైడింగ్ బ్లాక్ ప్రాంతం |
మి.మీ |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
డై ఎత్తు సర్దుబాటు స్ట్రోక్ |
మి.మీ |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
డై ఎత్తు సర్దుబాటు మోటార్ |
కిలోవాట్ |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
ఫీడింగ్ లైన్ ఎత్తు |
మి.మీ |
200土50 |
210土50 |
210å£ «50 |
220土50 |
270土50 |
|
ప్రధాన మోటార్ |
కిలోవాట్ |
45 |
55 |
55 |
75 |
75 |
3.పరిధీయ సామగ్రి
|
|
|
|
|
డబుల్ హెడ్ అన్‌కాయిలర్ |
స్ట్రెయిటెనర్ |
గేర్ ఫీడర్ |
|
|
||
|
|
P=ఫీడింగ్ పొడవు |
|
|
D=70 (డ్రైవ్ వీల్ వ్యాసం) |
||
|
N1=మొదటి గేర్ యొక్క దంతాల సంఖ్య |
||
|
N2=రెండవ గేర్ యొక్క దంతాల సంఖ్య |
||
|
N3=మూడవ గేర్ యొక్క దంతాల సంఖ్య |
||
|
N4=నాల్గవ గేర్ యొక్క దంతాల సంఖ్య |
||
|
|
మెటీరియల్ వెడల్పు |
మి.మీ |
గరిష్టంగా .150 |
గరిష్టంగా.200 |
గరిష్టం.300 |
గరిష్టం.400 |
|
|
మెటీరియల్ బయటి వ్యాసం |
మి.మీ |
గరిష్టం.1200 |
గరిష్టంగా 1200 |
గరిష్టంగా 1200 |
గరిష్టంగా 1200 |
|
|
మెటీరియల్ అంతర్గత వ్యాసం |
మి.మీ |
450-520 |
450-520 |
450-520 |
450-520 |
|
|
మెటీరియల్ వేగం |
M/min |
1-60 |
1- 60 |
1-60 |
1-60 |
|
|
మెటీరియల్ బరువు |
|
500kg X 2 |
1QQQkg X 2 |
2000కిలోలు X 2 |
3000కిలోలు X 2 |
|
|
లెవలింగ్ రోలర్ |
Pcs |
11 |
11 |
11 |
11 |
|
|
డ్రైవ్ మోటార్ |
|
1.5 కి.వా |
2 2కిలోవాట్ |
22కిలోవాట్ |
30 కి.వా |
4.డబుల్-హెడ్ అన్‌కాయిలర్
పనితీరు వివరణ
మోడల్ మూడు భాగాలను కలిగి ఉంటుంది: స్పిండిల్ బాక్స్ బాడీ, స్పిండిల్ బాక్స్ మరియు క్యారియర్, వీటిలో స్పిండిల్ బాక్స్ సమగ్రంగా ఉంటుంది మరియు పొడవైన ఇరుసు దూరాన్ని కలిగి ఉంటుంది. ఇది చిన్న వాల్యూమ్, చిన్న పాదముద్ర, అనుకూలమైన లోడింగ్ మరియు సౌకర్యవంతమైన ఉపయోగం వంటి ఫంక్షన్‌లను కలిగి ఉంటుంది
డబుల్ హ్యాంగింగ్ స్ట్రక్చర్ మెటీరియల్ రోల్ హ్యాండ్లింగ్‌కు సరిపోయేలా వర్తించబడుతుంది మరియు పదేపదే ఫీడింగ్‌ని ఎనేబుల్ చేస్తుంది, రీఛార్జ్ చేసే సమయాన్ని బాగా ఆదా చేస్తుంది, ఉత్పత్తి సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు ఉత్పత్తి వ్యయాన్ని తగ్గిస్తుంది. అన్‌పవర్డ్ స్ట్రక్చర్ వర్తించబడుతుంది, ఇది సాధారణ స్ట్రెయిటెనింగ్ మెషీన్‌లతో మాత్రమే కాకుండా హై-స్పీడ్ స్ట్రెయిటెనింగ్ మెషిన్‌తో సరైన పనితీరును కూడా అనుమతిస్తుంది.
|
|
|
|
TMT-200 |
TMT-300 |
TMT-400 |
TMT-500 |
TMT-600 |
|
గరిష్ట వెడల్పు |
మి.మీ |
200 |
300 |
400 |
500 |
600 |
|
|
మెటీరియల్ మందం |
మి.మీ |
0.2- 1.5 |
0.2-1.5 |
0.2-1.5 |
0.2-1.5 |
0.2- 1.5 |
|
|
మెటీరియల్ బరువు |
మి.మీ |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
|
|
రోలర్ లోపలి వ్యాసం |
మి.మీ |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
|
|
గరిష్ట రోలర్ బయటి వ్యాసం |
మి.మీ |
1200 |
1200 |
1200 |
1200 |
1200 |
5.S టైప్ స్ట్రెయిటెనర్
పనితీరు వివరణ
"ఎలక్ట్రిక్ సిగ్నల్---> PC---> ఇన్వర్టర్---> వేగం మార్పు" ప్రక్రియతో S-రకం లేదా U-రకం స్ట్రెయిట్‌నర్, దాదాపు 60m/min వేగంతో ప్రెస్‌తో పూర్తి సమకాలీకరణను అనుమతిస్తుంది. మోడల్ డబుల్-హెడ్ మెటీరియల్ ఫ్రేమ్‌తో అమర్చబడి ఉంటుంది, ఇది ఆపరేట్ చేయడం సులభం మరియు హై-స్పీడ్ ప్రెస్‌తో పూర్తిగా సమకాలీకరించబడుతుంది. గేర్ ఫీడర్ ఉపయోగం మెరుగైన పనితీరును అందిస్తుంది.
|
|
|
|
SLQ-200 SLQ-300 |
SLQ-400 SLQ-500 SLQ-600 |
|
గరిష్ట వెడల్పు |
మి.మీ |
200 300 |
400 500 600 |
|
|
మెటీరియల్ మందం |
మి.మీ |
0 3- 1.6 |
||
|
రోలర్ లోపలి వ్యాసం |
మి.మీ |
1200 |
||
|
లెవలింగ్ వేగం |
మీ/నిమి |
60 |
||
|
మోటార్ |
HP |
2 2 |
3 5 75 |
|
|
Woå ¤ng వోల్టేజ్ |
|
ACమూడు-దశ22 0V或ACమూడు-దశ380V |
AC త్రీ-ఫేజ్ 220V లేదా AC త్రీ-ఫేజ్ 380V |
|
